型号：ZK600-4T-15GB
ZK600 系列是一款紧凑、高可靠性的通用型变频器，支持开环矢量控制 (SVC) 和 V/F 控制。
内置 PID、Modbus RS485、直流制动和多种保护功能（过流、过压、过载、缺相），确保泵、风机、输送机和工业机械的稳定运行。
功率范围从 0.75kW 到 450kW，输入电压可选 220V 或 380V。
逆变式太阳能逆变器太阳能水泵逆变式太阳能逆变系统太阳能水泵逆变器水泵逆变式
ZK600系列通用变频器概述
ZK600系列是一款高性能、结构紧凑、可靠性高的通用型变频器（VFD），专为三相异步电机设计。它支持开环矢量控制（SVC）和传统的变频控制，具有出色的调速性能、转矩响应和能效。无论您需要控制泵、风机、输送机、压缩机或其他工业机械，ZK600系列都能提供稳定、精确的电机控制。
驱动太阳能水泵控制器逆变器制造交流电机控制器
ZK600-P系列MPPT太阳能水泵逆变器
ZK600串联变频器 特征
ZK600变频器功率范围宽广，从0.75kW到450kW，并提供220V和380V两种电压等级。根据型号不同，它支持单相或三相输入。该变频器在矢量模式下可实现1:200的调速范围，调速精度为±0.2%，转矩响应时间小于10ms。在0.5Hz频率下，启动转矩可达180%，即使在重载情况下也能确保可靠启动。
● 控制模式和性能
可采用SVC或V/F控制，具有线性/多点/N次方V/F曲线和V/F分离功能。过载能力：150%持续60秒，180%持续10秒，200%持续0.5秒。
● 丰富的 I/O 和通信
5路数字输入、2路模拟输入、1路高速脉冲输入、1路数字输出、1路继电器输出、1路模拟输出。内置RS485接口，支持Modbus RTU协议。外置键盘，带5位LED显示屏。
● 全面防护功能
过电流、过电压、欠电压、过热、电机过载、缺相和接地故障检测。快速限流和失速控制可防止意外跳闸。
● 灵活的应用支持
内置PID控制器、简易PLC、16档变速。具备直流制动、过励磁制动、下垂控制、转矩限制和AVR功能。支持点动、速度搜索和跳频。
● 安装和操作简便
壁挂式，IP20防护等级，环境温度范围-10℃至40℃（50℃时降额运行），海拔1000米以上降额运行，强制风冷。外部键盘可远程安装（最大距离3米）。
和K600系列变频器将工业级可靠性、灵活的控制选项和全面的保护功能集成于紧凑的封装中，是水处理、暖通空调、物料搬运、制造和农业等应用领域电机调速的理想选择。
ZK600 串联变频器 技术的 规格
| 输入输出特性 | 额定输入电压 | 200V 电压等级：单相/三相 220VAC |
| 400V电压等级：三相380VAC电压，连续波动±10%，短期波动-15%～+10% | ||
| 额定输入频率 | 50Hz/60Hz±5% | |
| 输出电压 | 三相： 0~额定输入电压，误差小于±3% | |
| 输出频率 | 0.00~500.00Hz，单位为0.01Hz | |
| 过载能力 | 150% 持续 1 分钟；180% 持续 10 秒；200% 持续 0.5 秒 | |
| 操作控制特性 | 控制方法 | V/f 控制 |
| 无PG矢量控制（SVC） | ||
| 速度控制范围 | 1： 100 (V/f) | |
| 1： 200（SVC） | ||
| 速度控制精度 | ±0.5%（V/f 控制） | |
| ±0.2% (SVC) | ||
| 速度波动 | ±0.3% (SVC) | |
| 扭矩响应 | <10毫秒（SVC） | |
| 启动扭矩 | 0.5赫兹： 180% (V/f, SVC) | |
| 0.25赫兹： 180%（SVC） | ||
| 基本功能 | V/F曲线 | 三种方法：线性型；多点型；N次方型V/F曲线 |
| V/F分离 | 两种方法：完全分离、半分离 | |
| 加速度 减速曲线 | 线性或S形曲线加减速方法；四个加减速时间；加减速时间范围0.0~60000秒 | |
| 基本功能 | 直流制动 | 直流制动频率：0.00Hz~最高频率，制动时间：0.0s~30.0s，制动作用电流值：0.0%~100.0% |
| 法律控制 | 点动频率范围：0.00Hz~50.00Hz；点动加/减速时间：0.0s~60000s | |
| 简易PLC，多速运行 | 通过内置PLC或控制端子，最多可实现16种速度的操作。 | |
| 内置PID | 过程控制闭环控制系统的便捷实现 | |
| 自动电压调节（AVR） | 当电网电压变化时，它可以自动保持恒定的输出电压。 | |
| 过电压和过电流失速控制 | ||
| 快速限流功能 | ||
| 运行过程中自动限制电流和电压，以防止频繁的过电流和过电压跳闸。 | ||
| 最大限度减少过电流故障，以保障产品正常运行 | ||
| 扭矩限制与控制 | 运行过程中自动限制扭矩，以防止频繁过电流跳闸 | |
| 输入端子 | 五个开关输入端子，其中 X5 可用作高速脉冲输入。支持有源开集电极 NPN、PNP 和干接点输入方式，两个模拟输入端子，一个用于电压/电流输入选择，一个用于电压输入。 | |
| 输出端子 | 一个高速脉冲输出端，输出0~50kHz方波信号，可实现设定频率、输出频率及其他物理量的输出；一个开关输出端；一组继电器输出端 | |
| 一个模拟输出端，电压/电流输出可选，可实现设定频率、输出频率及其他物理量的输出。 | ||
| 特殊功能 | 多种主辅助设定点和切换、速度搜索、多种加减速曲线选择、制动控制、最多支持16速运行（两速支持灵活频率设定点方法）、调频控制运行、定长控制、计数功能、过励磁制动、过电压堵转、欠电压堵转、断电重启、频率跳变、频率绑定、四档加减速时间自由切换、电机温度保护、灵活的风扇控制、过程PID控制、简易PLC、下垂控制、参数辨识、退磁控制、高精度转矩限制、V/f分离控制 | |
| 保护功能 | 通电后电机短路检测、过电流保护、过电压保护、欠电压保护、过热保护、过载保护等功能。 | |
| 环境 | 使用地点 | 室内，避免阳光直射，无灰尘、腐蚀性气体、易燃气体、油雾、水蒸气、滴水或盐分。 |
| 高度 | 海拔超过1000米时需降低额定功率使用。海拔每升高100米，额定输出电流将降低1%。 | |
| 环境温度 | -10℃~40℃范围内使用时需降低额定功率，40℃~50℃范围内使用时，温度每升高1℃，额定输出电流降低1%。 | |
| 湿度 | 5%～95%的湿度范围内不允许出现冷凝现象。 | |
| 振动 | 小于 5.9 米/秒² (0.6g) | |
| 储存温度 | -20℃~+60℃ | |
| 其他的 | 安装方法 | 壁挂式 |
| 防护等级 | IP20 | |
| 冷却方法 | 强制风冷 | |

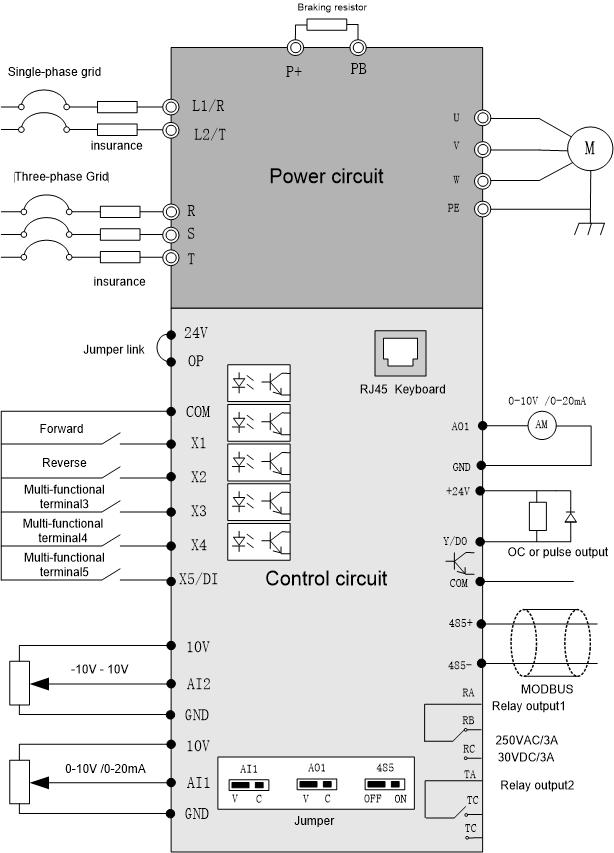

和K600 串联变频器 接线图
