变频器在连续输送机中的应用
项目概况及设计方案
云南小龙潭矿务局是国有煤炭生产企业，是国家批准的大型煤炭基地云贵煤炭基地重点矿区之一，是云南省重要的能源生产基地，以生产褐煤为主，拥有小龙潭、布沼坝两座露天煤矿和机修、建筑单位。矿务局呈现以煤为主、多业并举的发展格局，除煤炭产业外，还拥有机修、建筑、加工、服务业等，发展势头强劲。目前正在进行的五期扩建工程是云南省“双百”工程重点建设项目，于2008年3月正式开工，建成后煤炭产量将达到1490万吨/年。
云南小龙潭矿务局布脑坝新剥离系统502带式输送机主电机功率为2x800kW。为保证安全生产，减少对设备的冲击，矿务局会同设计、机修等各方决定采用高压变频器驱动；且为应对机械部分误差较大，可采用变频器方便调速，并采用一对一、双机同步方式。
制带机的工作原理及特点
带式输送机驱动滚筒，靠摩擦力牵引输送带。输送带通过拉伸变形和摩擦力带动物体在托辊上运动。输送带是一种弹性储能材料，在输送带停止和运行时都储存着很大的势能，这就决定了输送带应采用软启动方式启动。国内煤矿大多采用液力偶合器实现输送带的软启动，启动时将液力偶合器的机械效率调整为零，使电动机空载启动。采用液力偶合器软启动输送带时，由于调速范围窄，低速启动时间短，加载力大，前后双机拖动同一条输送带时，难以真正解决负载功率与输送带弹性势能功率的分配和同步问题，易造成输送带断裂、老化，且对输送带强度要求较高。另外，液力偶合器长期运行会造成内部油温升高、金属件磨损、泄漏、效率降低，不仅增加维护的难度和成本，还会污染环境。
执行
双机通讯处理系统对主从变频器系统进行协调控制，并相互通讯传递信息。DCS系统将运行频率发送给通讯系统，通讯系统将给定转速发送给主机，由主机再发送给从机。当主机出现轻微故障时，从机将实时跟随主机并采取相应措施。同样，当从机出现轻微故障时，主机也将实时跟随主机并采取相应措施。同时，借助双电机功率检测及处理系统，自动调整主从电机实时同步运行，真正实现主从速度同步运行。
变频器选型及主电路描述：
该逆变器额定功率为850KW，额定电压为6KV，额定电流为100A；数量为2台。

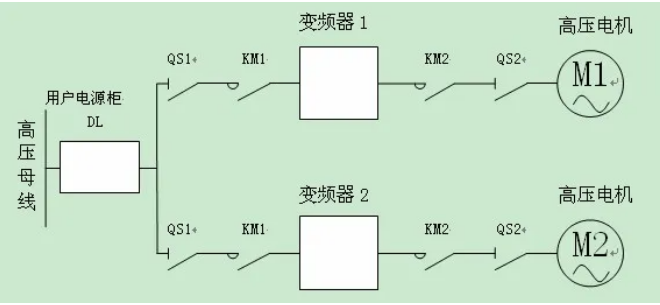

逆变器主电路如下：
1）. 每台变频器包含全套QS1、QS2、KM1、KM2
2）.QS为单极隔离开关，KM为真空接触器。
3）.KM处于闭合状态时，QS被机械锁定，不能操作。
4）.KM由DCS系统控制闭合，且闭合状态电动维持，其线圈具有长期通电能力。
节电率及投资效益分析
小龙潭矿务局布沼坝新剥离系统502带式输送机主电机功率为2x800kW，采用交流接触器调速。由于功率较大，启动、换挡时冲击电流较大，中高速运行不稳定，大量电能消耗在转子电阻中，造成巨大的能源浪费。同时，工人的作业环境也极其恶劣，急需改造由于变频器具有软启动、大范围平滑调速、节能效果显著等优点，我矿经多方调研，决定采用深圳市安邦信电子有限公司生产的AMB-HVI高压系列变频器对系统进行改造，经过几个月的运行，证明改造效果比较理想。
